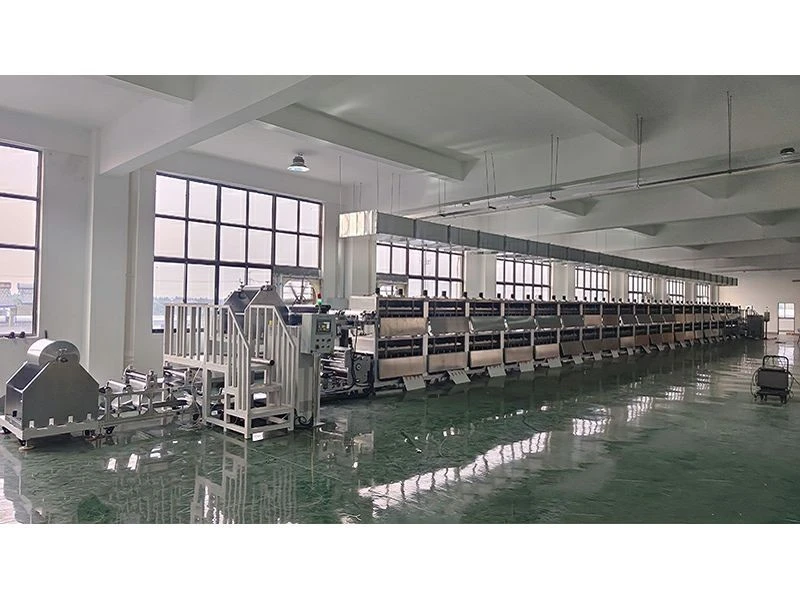

Mesin Salutan Bateri

Pengenalan Produk:
Item: Mesin salutan bateri
Kelajuan salutan: 15m/min (boleh disesuaikan)
Kabinet pemanas: 1. 5m/setiap
Dimensi: L 40000 mm x W 800 mm x H 2000 mm
Semua data boleh disesuaikan
OEM diterima, tag, label, logo anda

Hantar pertanyaan

pengenalan produk

Pengenalan Produk

Mesin salutan Bateri ini digunakan dalam proses salutan kepingan elektrod positif dan negatif untuk bateri litium. Ia menggunakan tiga-reka bentuk prinsip pemindahan penggelek, yang terdiri daripada bilah doktor pemeteran, penggelek salutan dan penggelek getah, yang membolehkan kedua-dua proses salutan berterusan dan terputus-putus. Peralatan ini juga sesuai untuk proses salutan dengan jenis buburan dan substrat lain. Ia sesuai untuk makmal atau barisan pengeluaran sampel untuk penerokaan proses produk.

Ciri-ciri Produk

1. Satu siri produk, dengan kaedah salutan yang boleh dipilih, kaedah pengeringan dan modul berfungsi untuk memenuhi keperluan khusus.

2. Tingkap salutan lebar, boleh disesuaikan dengan pelbagai senario salutan, terutamanya sesuai untuk-peringkat R&D awal dan-pengeluaran kelompok kecil.

3. Mampu salutan berterusan dan terputus-putus dengan ketepatan salutan yang tinggi.

4. Kawalan ketegangan substrat, membenarkan-suapan pita tegangan rendah dan suapan pita stabil.

5. Kawalan PLC dan operasi HMI, mudah dan mudah digunakan.

6. Saiz padat dan reka bentuk-mudah untuk-mengendalikan.

7. Ketuhar pengeringan udara panas standard dengan-salur keluar udara satu sisi untuk kesan pengeringan yang sangat baik.

8. Ketuhar pengeringan inframerah pilihan.

9. Pengawetan UV pilihan.

10. Fungsi meratakan pilihan.

11. Fungsi rawatan Corona pilihan.

12. Fungsi penghapusan elektrik statik pilihan.

Gambaran Keseluruhan Peralatan

1. Mesin salutan bateri ini mengawal kelajuan penggulungan dan pelepasan dengan mengubah kedudukan penggelek ketegangan, menggunakan kelajuan linear putaran penggelek getah sebagai kelajuan pemacu utama untuk mengawal suapan substrat.

2. Peralatan ini mengawal ketebalan salutan dengan melaraskan jarak antara bilah doktor pemeteran dan penggelek salutan. Lapisan salutan dipindahkan sepenuhnya ke permukaan substrat melalui putaran terbalik antara penggelek salutan dan penggelek belakang. Ketebalan salutan pada permukaan substrat dikawal lagi dengan melaraskan nisbah kelajuan antara penggelek salutan dan penggelek belakang.

3. Selepas salutan-satu sisi, salutan sisi tunggal-terbalik boleh digunakan pada gulungan bersalut untuk mencapai salutan-dua sisi.

4. Salutan berselang-seli dan berterusan boleh dicapai dengan mengawal pergerakan ke hadapan dan ke belakang penggelek getah.

5. Ruang pengeringan menggunakan pemanasan elektrik atau sinaran inframerah untuk memanaskan dan mengeringkan bahagian hadapan substrat. Pelarut dikeluarkan melalui pengudaraan ekzos.

Parameter

Bekalan kuasa		AC: 380V±10% Kekerapan: 50Hz Jumlah Kuasa: 220KW
Tekanan udara		0. 5-0. 8MPa udara termampat
Jenis salutan		Salutan berterusan
Bahan yang berkenaan		Buburan berasaskan minyak katod-(Lithium Cobalt Oxide, Lithium Iron Phosphate, Lithium Manganese Oxide, Bahan Ternary), buburan berasaskan air-anod (anod berasaskan Grafit, Silikon-), buburan Supercapacitor, Bahan komposit Farmaseutikal, dll.
Panduan Lebar Web Roller		Standard: 550mm (Boleh Disesuaikan)
Lebar substrat		Maks. 500 mm (Boleh Disesuaikan)
Lebar Salutan		490mm, Boleh laras melalui penyekat (boleh disesuaikan))
Kelajuan Mekanikal		18m/min
Kelajuan Salutan		Maks. 15 m/min (Boleh disesuaikan; biasanya 65–75% daripada kelajuan mekanikal maksimum)
Ketebalan Salutan		Salutan Berterusan Tunggal-Ketebalan Sisi: 50 μm (ditentukan oleh buburan; rujuk spesifikasi bahan)
		Ketepatan Ketebalan: Kurang daripada atau sama dengan ±3 μm (tidak termasuk zon anomali tepi)
Pelarasan Pengikis		Pelarasan Manual/Automatik, Resolusi Paparan: 1 μm
Berat Asas Salutan		Kurang daripada atau sama dengan ± 1. 5% (Termasuk substrat; tidak termasuk kawasan tepi anomali)
Panjang Salutan		Panjang margin: 5–8 mm, ketepatan: ±0. 5 mm (disesuaikan berdasarkan keadaan substrat).
Sejajar pada Kedua-dua Bahagian		±0. 5mm (Panjang)
Kapasiti Hopper		Lebih kurang. 5 L (Tersuai)
Diameter batang belakang-		Φ320 mm, Runout Roller Kurang daripada atau sama dengan 3 μm (Boleh Disesuaikan)
Diameter Penggelek Getah		Ø 20 mm (Tersuai)
Diameter Pengikis		Ø80 mm (Boleh Disesuaikan)
Ketuhar Pengeringan		Panjang bahagian: 1. 5 m; jumlah: 40 bahagian (disesuaikan).
Kaedah Pemanasan		Pemanasan PTC; 5–7 kW setiap bahagian ketuhar.
Suhu Pengeringan		Maks. 80-160 darjah (Boleh Disesuaikan)
Pengudaraan Ekzos		Kipas Empar, Aliran Udara: 570 m³/j (Boleh Disesuaikan)
Kawalan Ketegangan		5-40N
Diameter Penggulungan dan Penggulungan		Maks. Ф 500 mm (Boleh Disesuaikan)
Teras Penggulungan dan Penggulungan		Maks. Ф76mm
Arah Operasi		Sepanjang arah perjalanan kerajang, bahagian kanan ialah bahagian operasi.
Dimensi		L 40000 mm x W 800 mm x H 2000 mm (Tertakluk kepada dimensi sebenar)
Berat badan		Sekitar 4000 Kg (Boleh Disesuaikan)

Kelebihan Produk

1. Bahagian Makanan:Menampilkan sistem bekalan buburan, penyuapan dan kawalan yang stabil, memudahkan-pengeluaran berterusan berketepatan tinggi.

2. Bahagian Pemanasan:Menggabungkan sistem peredaran udara panas yang mampu mengeluarkan pelarut yang dibebaskan semasa fasa penyejatan awal; gas ekzos dihalang daripada-masuk semula ke gelung edaran, dengan itu memastikan keselamatan operasi.

3. Bahagian Pengawetan:Terdiri daripada ruang pengawetan gaya-terowong yang dipasangkan dengan tali pinggang penghantar Teflon yang tahan-suhu-tinggi. Pelanggan boleh memilih daripada pelbagai pilihan pemanasan-termasuk tiub pemanasan elektrik keluli tahan karat atau-tiub pemanasan kuarza inframerah jauh-dan mendapat manfaat daripada reka bentuk modular berbilang-segmen yang disesuaikan untuk memenuhi keperluan operasi yang pelbagai. Bahagian ini juga menampilkan kejuruteraan penebat haba yang unggul, dengan berkesan memenuhi pelbagai permintaan proses khusus.

4. Bahagian Memotong:Mesin salutan Bateri ini dilengkapi dengan reka bentuk profesional, berbilang{0}}mesin celah berbilang fungsi yang mampu melaksanakan rangkaian operasi yang komprehensif-daripada mengelupas, melamina dan pemangkasan tepi kepada celah akhir atau gulung semula. Reka bentuk bersepadu ini mengoptimumkan penggunaan ruang lantai, mengurangkan kos buruh dan meminimumkan kerugian hasil yang biasanya dikaitkan dengan pengendalian manual dan pemindahan perantaraan.

5. Sistem Kawalan:Mempunyai sistem kawalan yang didigitalkan sepenuhnya di mana semua parameter boleh laras-termasuk ketegangan, tetapan jurang, kelajuan dan kiraan pengeluaran-dipaparkan secara digital. Ini memudahkan penubuhan prosedur operasi piawai (SOP) dan mengurangkan pergantungan operasi pada pengalaman pengendali individu.
